青岛天行电缆为你汇总常用电线、动力电缆及控制电缆型号及特点

青岛天行电缆有限公司
121次浏览 2024-01-04

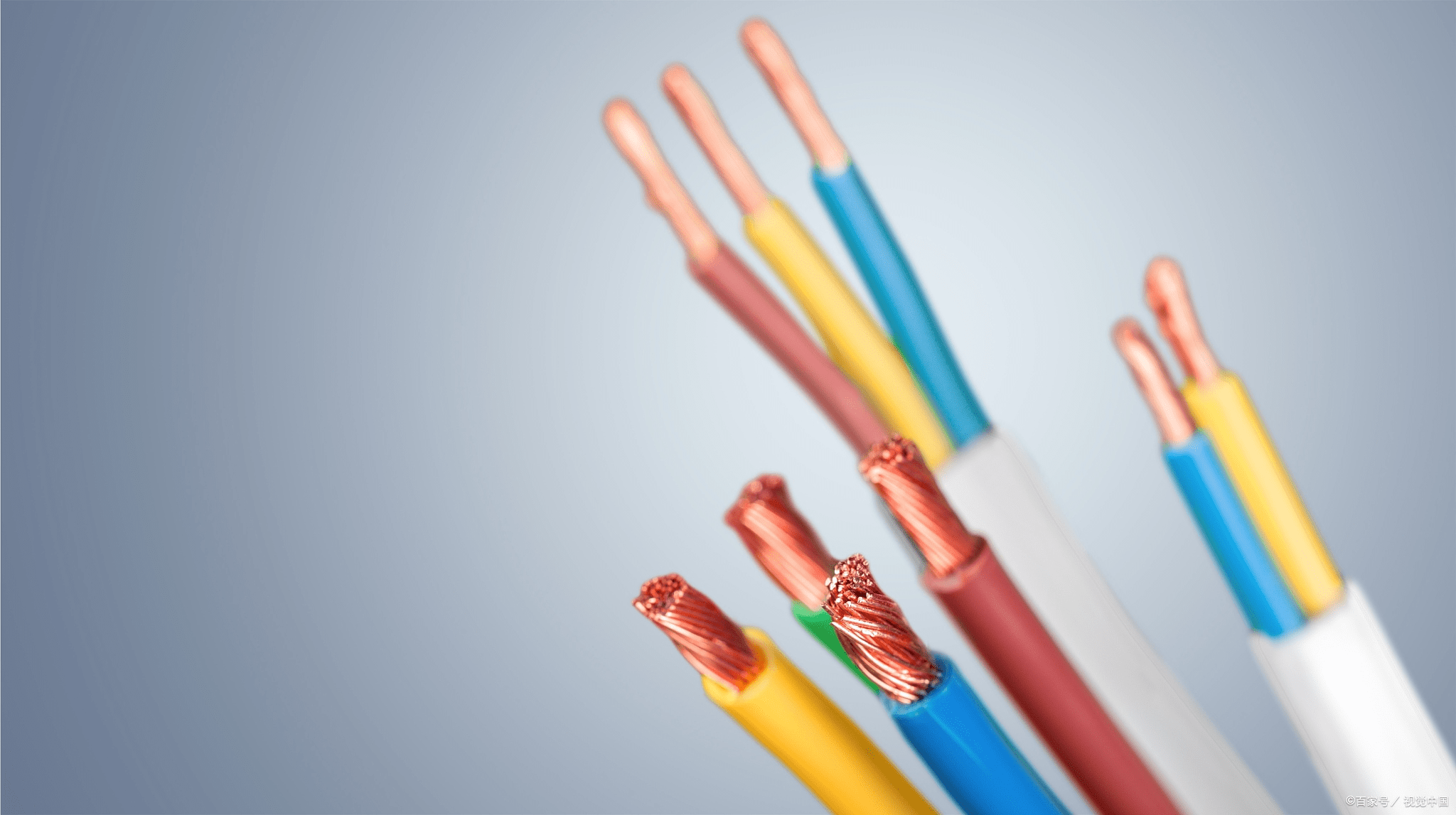

一、电线

BV线,简称塑铜线,全称铜芯聚氯乙烯 绝缘布电线。

B代表类别为布电线, V代表绝缘为聚氯乙烯。

适用于交流电压 450/750V及以下动力装置 、日用电器、仪表及电信设备 用的电缆电线 。

BV线分为:ZR-BV 和NH-BV。

ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线:绝缘料加有阻燃剂,离开明火不自燃。

阻燃BV线又分为A、B、C、三个等级,其中A类最好,以此类推,最常用的为ZR-BV。

NH-BV:铜芯聚氯乙烯绝缘耐火电线:正常着火情况下还可以正常使用。

其它:BV软线用BVR表示;

布电线结构简单,有的还有护套,护套材料为聚氯乙烯也用字母“V”表示;护套材料为橡胶就用字母“X”表示。没有护套以及后面没有的就不用表示。

如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线 。

RVV电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电线,又称轻型聚氯乙烯护套软线,俗称软护套线,是护套线的一种。主要应用于电器、仪表和电子设备及自动化装置用电源线、控制线及信号传输线,具体可用于防盗报警系统、楼宇对讲系统等。

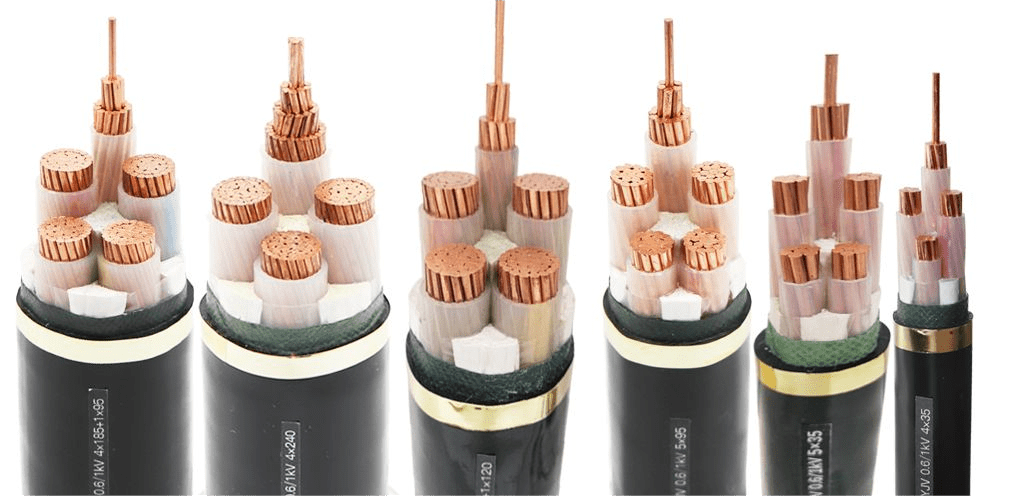

二、低压电力电缆

(1)VV电缆

全称铜芯导体聚氯乙烯绝缘及聚氯乙烯护套电力电缆;

第一个V是电缆的主绝缘 材料是PVC 聚氯乙烯 也就是塑料的意思 ;

第二个V是电缆 护套材料也是PVC。

长期工作温度不超过70℃,敷设温度不低于0℃;

短路时(最长持续时间不超过5s)电缆导体的允许最高温度为160℃;

允许弯曲半径不小于电缆外径10倍;

电缆VLV是指铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

ZR-VV 是指铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆;

ZR-VLV是指铝芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆;

VV22是聚氯⼄烯绝缘聚氯⼄烯护套钢带铠装电⼒电缆。

(2)YJV电缆

YJV电缆全称铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆;

电缆YJLV是指铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

YJV22电缆全称铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆;

ZR-YJV电缆全称铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆;

ZR-YJLV电缆全称铝芯交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆;

WDZA-YJY电缆全称铜芯导体聚乙烯绝缘无卤低烟阻燃电力电缆;

VV电缆是电力电缆中很常用的一种,其作用与YJV电缆大部分时候一样,虽然整体性能不及YJV电缆,并且被YJV电缆逐渐取代,但却因其较为低廉的价格,尚且在很多领域得到广泛的应用。

由内而外的组成部分分别为导体、绝缘层、填充层、(钢带层)、护套层。现如今市面上最常用的导体材料当然就是铜导体了;绝缘层和外护套材料都是聚氯乙烯,即PVC塑料;填充层一般为一些较为柔软的尼龙材料,为了防止电缆内部导体之间的相互直接接触挤压;钢带铠装的VV电缆为VV22电缆,钢带铠装的作用是抗压,可用于地埋。

YJV电缆使用的绝缘材料是交联聚乙烯,而VV电缆则为聚氯乙烯材料。两者比较而言,交联聚乙烯绝缘具有更强的耐高温性,更环保,性能比普通聚氯乙烯更优。

常规YJV电缆允许最高工作温度90℃,短路时(5秒内)最高温度不超过摄氏250度;常规VV电缆允许最高工作温度65℃左右,短路时(5秒内)最高温度不超过摄氏160度。最高工作温度的不同决定了YJV拥有更高的电流载流量,也决定了YJV电缆在整体性能方面要优于VV电缆。

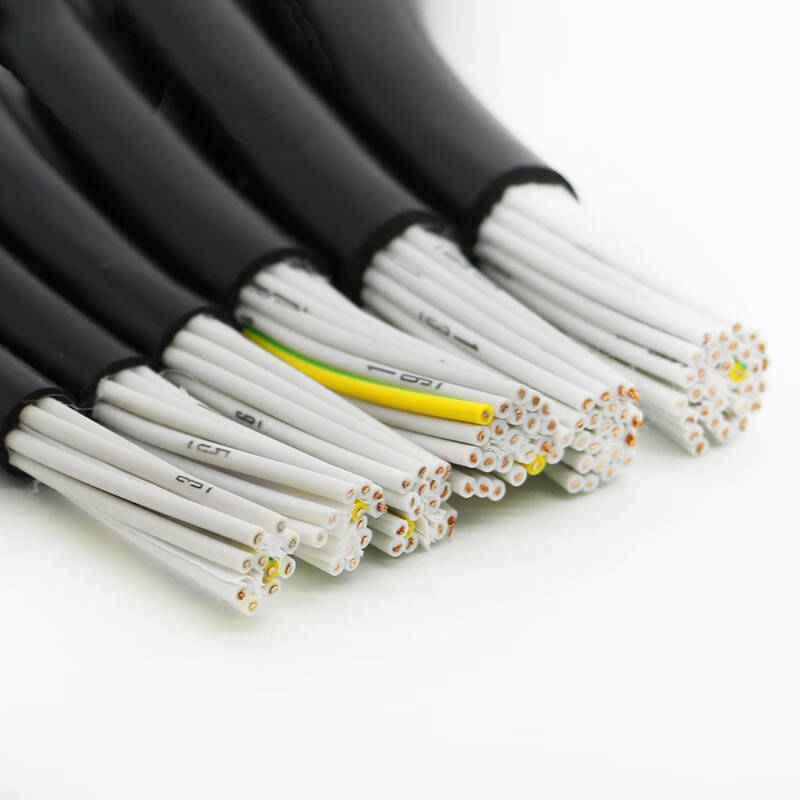

三、控制电缆

KVV电缆全称是聚氯乙烯绝缘聚氯乙烯护套控制电缆,适用于额定电压450/750V及以下或0.6/1kV及以下控制、信号、保护及测量系统接线之用。

●工频额定电压Uo/U为450/750V或0.6/1kV。

●电缆导体的允许长期最高工作温度为70℃。

●电缆敷设时环境温度应不低于0℃,若环境温低于0℃时,应对电缆进行预热。

●电缆的推荐允许弯曲半径如下:

无铠装电缆,应不低于电缆外径的6倍;

铠装或铜带屏蔽电缆,应不低于电缆外径的12倍;

屏蔽软电缆,应不低于电缆外径的6倍。

kvv控制电缆系列名称含义介绍:

KVV 聚氯乙烯绝缘聚氯乙烯护套控制电缆;

KVVP 聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆;

KVVP2 聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆;

KVV22 聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆;

KVVR 聚氯乙烯绝缘聚氯乙烯护套控制软电缆;

KVVRP 聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆;

KVVP22 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽钢带铠装控制电缆;

KVVP2-22聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆;

KYJV铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆。

K-系列代号(控制电缆);YJ-交联聚乙烯绝缘;V-聚氯乙烯护套;YJV电缆型号的名称为交联聚乙烯绝缘聚氯乙烯护套电力电缆。

注意:需要阻燃护套型号前加ZR,导体线芯中铜丝可以采用镀锡。

KYJV:铜芯交联聚乙烯绝缘取氯乙烯护套控制电缆;

KYJVR:铜芯交联聚乙烯绝缘取氯乙烯护套控制软电缆;

KYJVP:交联聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆.

KYJVP2:铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆;

ZR-KYJV:阻燃铜芯交联聚乙烯绝缘取氯乙烯护套控制电缆;

四、通讯电缆

RVVP:软导体PVC绝缘线外加屏蔽层和PVC护套的多芯软导线;

RVV:.铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆,又叫做电气连接抗干扰软电缆,额定电压300/300V,线芯常用芯数为2-24芯;

ZR-RVVP:铜导体 聚氯乙烯绝缘 铜丝编织屏蔽 聚氯乙烯护套 阻燃A类 连接用软 布线电缆;

ZR-RVV:铜导体 聚氯乙烯绝缘 聚氯乙烯护套 阻燃A类 连接用软 布线电缆;

以上列举了一些常用的电缆型号,还有一些是通过在以上型号的基础上增加一些特殊字符来表达特定的含义。

当然还有一些特殊的电缆如矿物绝缘电缆,特殊行业的电缆,如起重行业的低压卷备用扁电缆,港口设备的柔性拖链电缆,以及计算通讯电缆,都具有很大的行业性,这里不再罗列。
