防水电缆FS-YJV22生产工艺

FS-YJV22防水电缆的型号定义及基本参数

1、型号定义：

FS-YJV22属于交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻水电力电缆，适用于交流额定电压35kV及以下的阻水电力工程。

2、基本参数：

额定电压：0.6/1kV至35kV。

使用环境：敷设环境温度不得低于0℃，电缆安装时允许弯曲半径为单芯电缆的20D，多芯电缆的15D，电缆导体长期允许工作温度为90℃，短路时导体最高温度不超过250℃。

适用场所：适用于港口、水电站、隧道、化工、冶金、水库、水厂、园林灯饰等重要设施及基地的供电防水工程，尤其在高降雨地带和地势低洼潮湿地区表现优异。

结构特点：采用纵向阻水技术和径向防水技术，有效阻止水分纵向渗透和横向迁移，具有屏蔽性能，防止电缆内外电磁场干扰。

3、规格型号：

标称截面范围：1.5mm至300mm。

芯数：单芯、多芯可选。

FS-YJV22防水电缆是一种高性能的阻水电力电缆，适用于多种潮湿和高风险环境，具有良好的防水性能和电气性能。

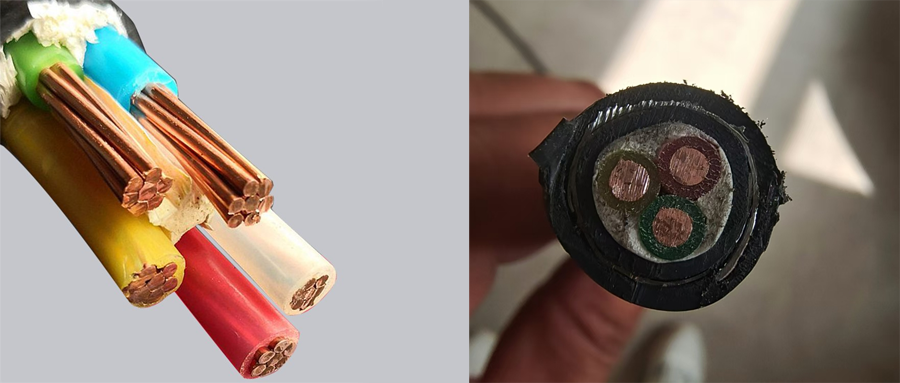

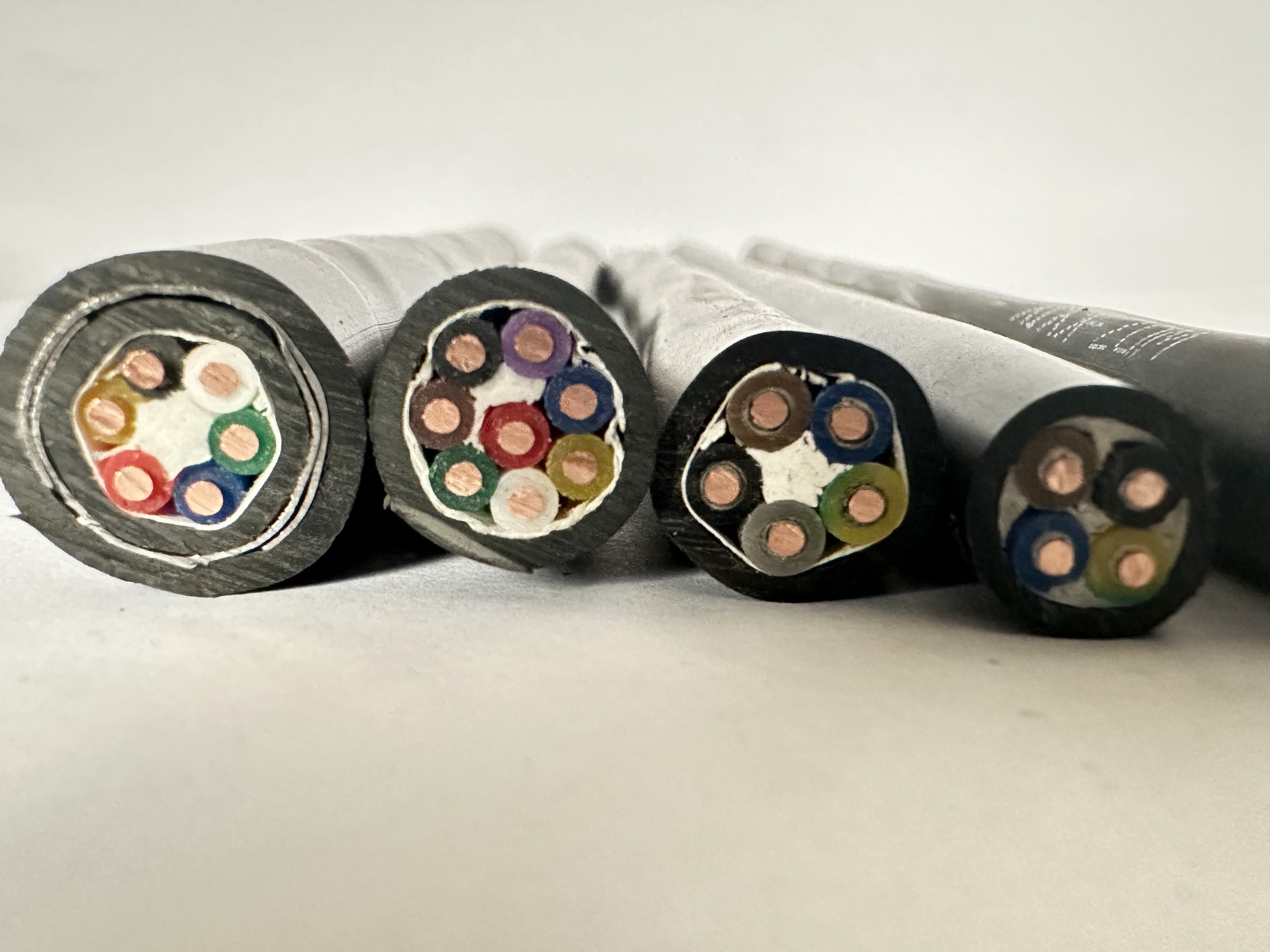

FS-YJV22防水电缆的结构组成与材料特性如下：

1、导体：采用铜芯或铝芯，通常为高纯度无氧铜（Cu），具有良好的导电性能和耐腐蚀性。

2、绝缘层：使用交联聚乙烯（XLPE）材料，具有优异的电气性能、耐热性和耐化学性，能够有效防止水分渗透到绝缘内部，避免形成水树，从而保护电缆绝缘，延长使用寿命。

3、护套：采用聚氯乙烯（PVC）或聚烯烃材料，具有良好的耐候性和机械强度，能够提供额外的保护，防止外部机械损伤和水分侵入。

4、铠装层：通常为钢带或钢丝铠装，提供额外的机械保护和抗外力破坏能力，适用于地下敷设或需要承受较大拉力的场合。

5、阻水层：在绝缘层和护套之间可能加入阻水带或阻水纱，用于纵向阻水，防止水分沿电缆纵向扩散。

6、填充材料：在内护套与外护套之间加入铝塑复合带或聚乙烯填充材料，进一步增强防水性能。

7、防水性能：FS-YJV22电缆具有径向防水功能，通过特殊工艺处理，在绝缘层和护套之间形成坚固的防水屏障，确保电缆在潮湿环境下的可靠运行。

8、应用领域：适用于港口、水电站、隧道、化工、冶金、水库、水厂、园林灯饰等需要防水的场所，特别是在高降雨地带和地势低洼潮湿地区。

FS-YJV22防水电缆的导体制造工艺流程可以参考以下步骤：

1、原材料准备：选用高纯度铜或铝材作为导体材料，确保其直径、表面质量和纯度符合标准要求。

2、单丝拉制：通过拉丝机将铜或铝杆材拉成所需直径的单丝，减少截面积并增加长度。

3、单丝退火：将单丝加热至一定温度后冷却，以降低硬度并提高韧性，确保导体符合电线电缆对导电线芯的要求。

4、导体绞制：将多根单丝按照特定节距和方向绞合，形成圆形、扇形或其他形状的导体，以提高柔软度和电气性能。绞合过程中需控制紧压程度，避免毛刺和电位差问题。

5、绝缘挤出：在导体表面挤包绝缘层，通常采用三层挤出工艺（内半导电层、绝缘层、外半导电层），确保绝缘层厚度均匀、光滑且无气泡。

6、成缆：将绝缘导体按照一定规则绞合，并进行填充和绑扎，以增强电缆的整体稳定性和抗拉强度。

7、内护层：在绝缘层外包覆内护层，分为挤包内护层和绕包内护层，保护绝缘层免受机械损伤。

8、铠装：根据电缆使用环境，选择钢带或钢丝铠装，增强电缆的抗压、抗拉和抗冲击能力。

9、外护套：最后挤包外护套，通常采用聚氯乙烯（PVC）材料，提供防水、防潮、防腐蚀和机械保护功能。

10、质量检验与包装：对成品电缆进行严格的外观检查、电气性能测试等质量检验，并根据标准进行包装和标识。

FS-YJV22防水电缆的聚氯乙烯（PVC）护套加工技术主要包括以下几个方面：

1、材料选择与配方：FS-YJV22电缆采用交联聚乙烯绝缘和PVC护套，这种组合能够提供良好的防水性能和机械强度。PVC护套具有耐高温、耐腐蚀、防油污和耐老化的特点，同时具有一定的柔韧性和抗冲击性，适合在潮湿环境下使用。

2、生产工艺：PVC护套的生产通常采用挤出工艺。具体步骤包括将PVC材料通过挤出机加热、软化并挤出成形，然后在高温高压下保持水汽平衡，以确保护套的均匀性和完整性。此外，PVC护套的厚度一般不小于1.8mm，以确保足够的机械保护性能。

3、结构设计：FS-YJV22电缆的护套设计通常包括内护套和外护套两层结构。内护套通常为聚乙烯材质，具有耐热耐寒性能，而外护套则为PVC材质，提供额外的机械保护和防水性能。

4、性能优化：为了提高PVC护套的性能，可能采用一些特殊工艺或添加剂。例如，通过添加耐寒剂或阻燃剂来提升PVC护套的耐寒性和阻燃性。此外，PVC护套的表面处理也可能采用特殊工艺以增强其光滑度和抗老化性能。

5、应用领域：FS-YJV22电缆的PVC护套设计使其适用于地铁、核电站、商场、医院等需要高可靠性和防水性能的场所。

FS-YJV22防水电缆铠装层缠绕工艺的详细说明如下：

缆铠装层缠绕工艺的详细说明如下：

1、铠装层材料：FS-YJV22电缆的铠装层通常采用钢带或钢丝，具体型号为YJV22或YJLV22，其中“23”表示双钢带铠装聚乙烯护套电缆。

2、铠装层功能：铠装层的主要作用是增强电缆的机械强度和抗拉能力，同时提供良好的屏蔽性能，防止电磁干扰和机械损伤。此外，铠装层还能有效防止水分渗透，延长电缆的使用寿命。

3、缠绕工艺：

钢带缠绕：在电缆生产过程中，钢带通过绕包工艺紧密缠绕在绝缘层外。钢带的宽度和厚度需根据电缆规格和使用环境进行选择，以确保足够的机械保护和防水性能。

钢丝缠绕：钢丝铠装层通常采用细钢丝绕包结构，具有较高的灵活性和抗拉强度。钢丝之间的间隙设计合理，以避免钢丝过紧导致的应力集中。

4、工艺要求：

均匀性：钢带或钢丝需均匀缠绕，避免局部过紧或过松，确保电缆的整体强度和防水性能。

防水处理：在铠装层外通常会包覆一层聚乙烯护套，以进一步提高防水性能。护套材料需具有良好的耐候性和抗老化性能。

弯曲半径：铠装电缆的弯曲半径需满足设计要求，一般为电缆外径的20倍左右，以确保铠装层在弯曲时不会损坏。

5、安装与维护：

安装时的注意事项：电缆敷设时需保持环境温度不低于0℃，避免因低温导致钢带或钢丝脆化。

防水处理：在电缆接头处需进行严格的防水处理，包括密封胶的涂抹和防水带的缠绕，确保接头处的防水性能。

FS-YJV22防水电缆的成品检测标准与防水测试方法如下：

1、成品检测标准：

FS-YJV22防水电缆的电气性能需符合GB/T 12706-2002标准的要求。

其他技术要求需符合YD/T 322-1996中第3条的有关规定。

2、防水测试方法：

防水性能需满足IEC60502-1997《阻水试验》标准的要求。

防水电缆的阻水性能应符合GB/T 12706.2-2002标准。
