RYYP屏蔽电缆技术参数与应用

青岛天行电缆有限公司
62次浏览 2025-05-08

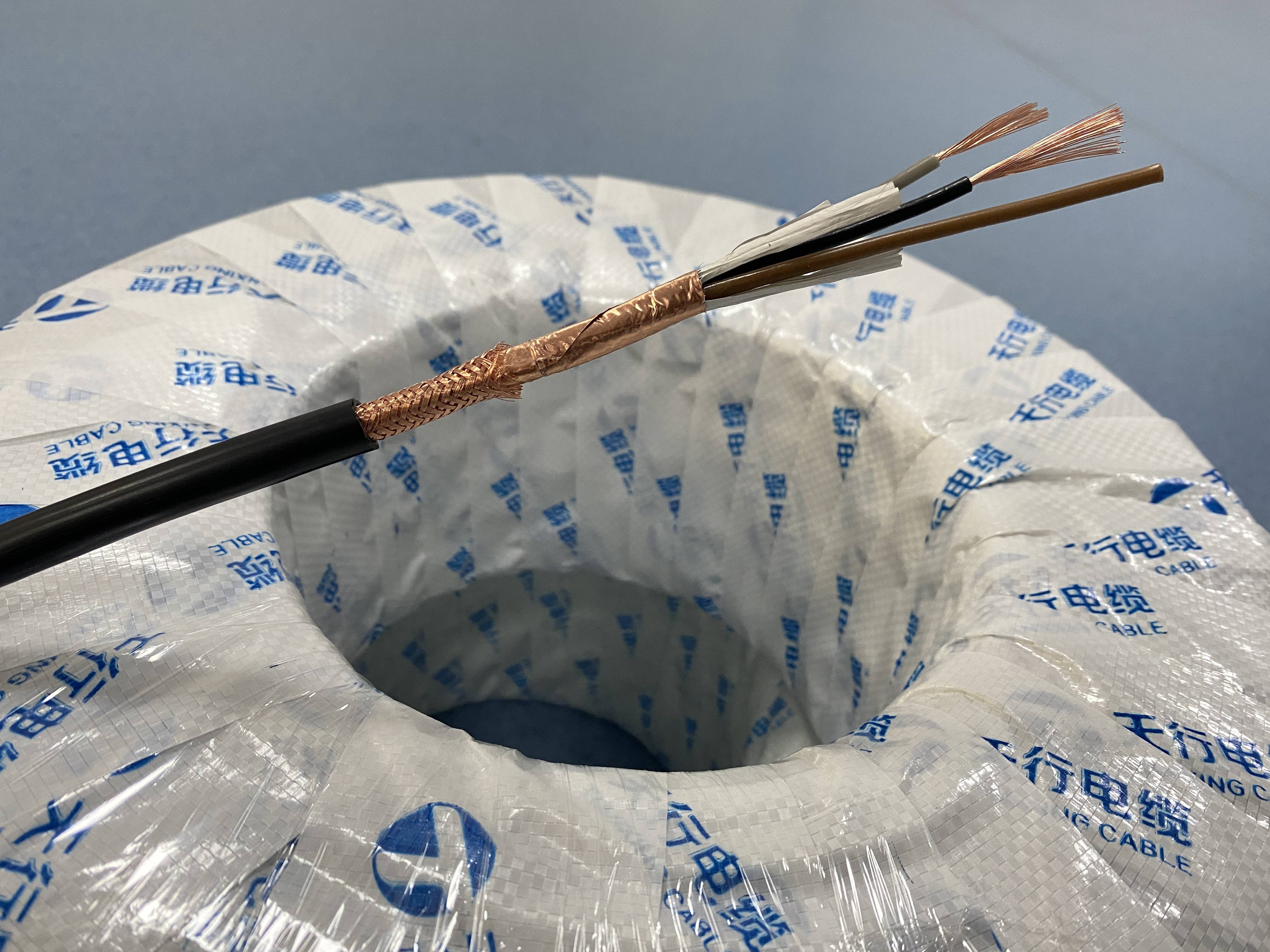

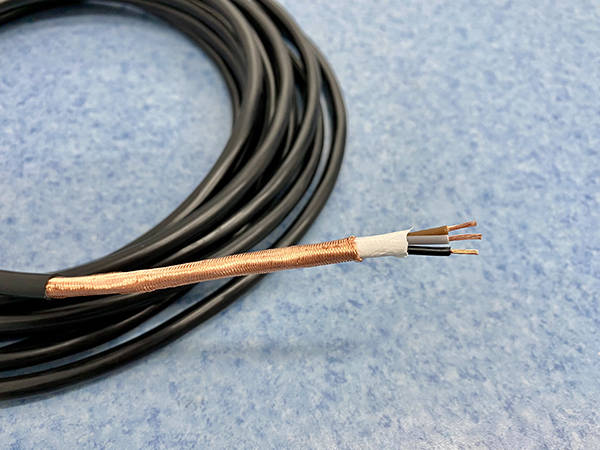

RYYP屏蔽电缆是一种带有屏蔽层的软电缆,主要用于电子设备、通信系统等领域,以减少电磁干扰对信号传输的影响。以下是关于RYYP屏蔽电缆的详细信息:

1. 型号含义

  • R:表示软电缆,导体采用多股细铜丝绞合而成,具有良好的柔韧性,适合需要频繁移动或弯曲的场合。
  • YY:表示绝缘和护套材料为聚乙烯(PE),具有良好的电气绝缘性能和耐化学腐蚀性。
  • P:代表屏蔽层,通常采用镀锡铜丝编织或金属箔绕包,屏蔽密度一般≥80%。

2. 结构特点

  • 导体:多股铜丝绞合,符合GB/T 3956标准,柔韧性强。
  • 绝缘层:聚乙烯(PE)或低烟无卤聚烯烃(WDZ型),提供良好的绝缘性能。
  • 屏蔽层:镀锡铜丝编织或铝塑复合带屏蔽,有效抑制电磁干扰。
  • 护套:聚乙烯或低烟无卤聚烯烃,具有耐磨损、抗老化特性。

3. 技术参数

  • 额定电压:300/300V 或 300/500V。
  • 工作温度:通常为-30℃~+90℃,部分型号可达105℃。
  • 弯曲半径:固定安装时≥5倍电缆外径,移动安装时≥10倍。
  • 屏蔽效能:编织密度≥80%,有效减少高频干扰。

4. 应用场景

  • 电子设备:如计算机、仪器仪表内部连接。
  • 通信系统:短距离信号传输,如楼宇自动化、智能家居。
  • 工业控制:用于PLC、传感器等抗干扰要求高的场合。
  • 公共设施:地铁、医院、商场等需要低烟无卤阻燃电缆的场所(WDZ-RYYP型)。

5. 执行标准

  • 参考GB/T 5023.5-2008、JB/T 8734-2016等国家标准。45
  • 阻燃性能符合GB/T 18380.12,低烟无卤特性符合GB/T 17650.2和GB/T 17651.2。
