电缆屏蔽层三大方案：铝箔、铜箔与铜编织的优劣解析

铝塑复合带、铜塑复合带和铜线编织是电缆屏蔽层中常见的三种材料，它们在屏蔽性能、成本、应用场景等方面有显著区别。以下是详细对比：

1. 铝塑复合带

• 结构：
• 由铝箔（通常厚度为0.01~0.05mm）与塑料薄膜（如PET）复合而成，常见单面或双面铝箔。
• 屏蔽原理：
• 主要依赖铝层的电磁反射（对高频干扰有效），属于电容性屏蔽。
• 特点：
• 优点：
• 重量轻、成本低；
• 柔性好，易于加工（适合高频信号电缆，如通信电缆、同轴电缆）；
• 对高频电磁干扰（EMI）屏蔽效果较好（可达90%以上）。
• 缺点：
• 铝的导电性较差（约为铜的60%），对低频磁场屏蔽效果弱；
• 机械强度低，易撕裂；
• 需配合排流线（如裸铜线）使用，否则接地效果差。
• 典型应用：
• CAT5/6网线、射频电缆（如RG系列）、医疗设备线缆等。

2. 铜塑复合带

• 结构：
• 铜箔（厚度0.02~0.1mm）与塑料薄膜复合，通常为单面铜箔。
• 屏蔽原理：
• 铜的导电性优于铝，兼具反射和吸收电磁干扰的能力，屏蔽效能更高。
• 特点：
• 优点：
• 导电性更好（接近纯铜），对低频和高频干扰均有效；
• 抗腐蚀性优于铝（尤其适合潮湿环境）；
• 可焊接，接地更可靠。
• 缺点：
• 成本较高（铜价远高于铝）；
• 重量较大，弯曲性略差于铝塑复合带。
• 典型应用：
• 高频精密仪器电缆、军工电缆、医疗影像设备等对屏蔽要求严格的场景。

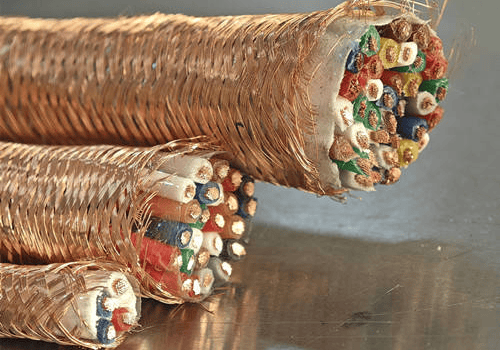

3. 铜线编织屏蔽

• 结构：
• 由细铜丝（直径0.05~0.2mm）编织成网状，覆盖率通常为70%~95%。
• 屏蔽原理：
• 通过铜网的导电性和覆盖率实现全频率屏蔽，尤其擅长抑制低频干扰。
• 特点：
• 优点：
• 机械强度高，抗拉抗扭（适合移动电缆，如机器人拖链电缆）；
• 柔韧性好，耐反复弯曲；
• 接地方便（直接压接或焊接）。
• 缺点：
• 成本最高（铜用量大）；
• 高频屏蔽效能略低于金属箔（因存在缝隙）；
• 重量大，线径较粗。
• 典型应用：
• 工业动力电缆（如伺服电机电缆）、军用电缆、船舶电缆等需抗机械应力场合。

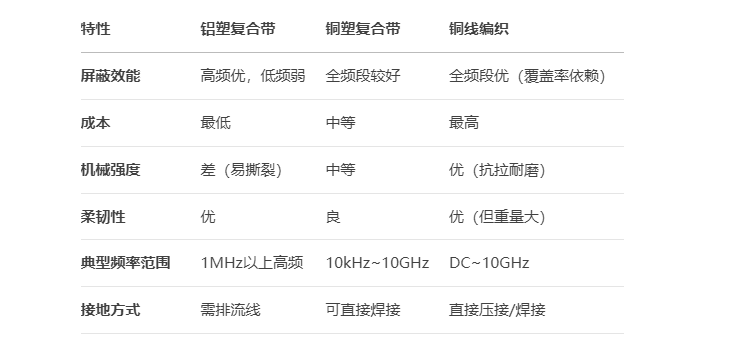

关键对比总结

复合使用场景

• 高频+高强度需求：可能采用“铝箔+铜编织”双层屏蔽（如高端同轴电缆）。
• 极端环境：铜塑复合带+铜编织组合（如海底电缆）。

选择时需综合考虑成本、频率需求、机械性能和安装环境。
