广东升威EC35音响中空编码器
| 音响中空编码器型号： | EC35 |
| 名称： | 中空轴增量型编码器 |
| 音响中空编码器主要规格: | 外形尺寸：∮35mm 额定电压: DC 5V； 定位数:18个/20个/30个； 脉冲数：10/15/18/20； 工作温度：-40°C to 85°C； 旋转寿命：50000次以上； |
| 音响中空编码器产品特点： | 本体厚度薄型化，长寿命， 有良好的操作手感，中空空间可附加按压开关 |
| 音响中空编码器应用领域： | 该产品适用汽车音响、汽车空调、汽车导航及其它家用电器、相关电子设 备上，主要起到调节音量、调节温度、调频、功能切换等作用。 |
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 ：50~300gf.cm
2、Number and position of detent定位点数及位置: 20点定位（间隔角度 18°±3°）、30点定位（间隔角度 12°±3°）、 18点定位（间隔角度 20°±3°）；
3、Shaft wobble 轴摆动：0.2 mm MAX
二、ELECTRICAL CHARACTERISTIC 电气特性

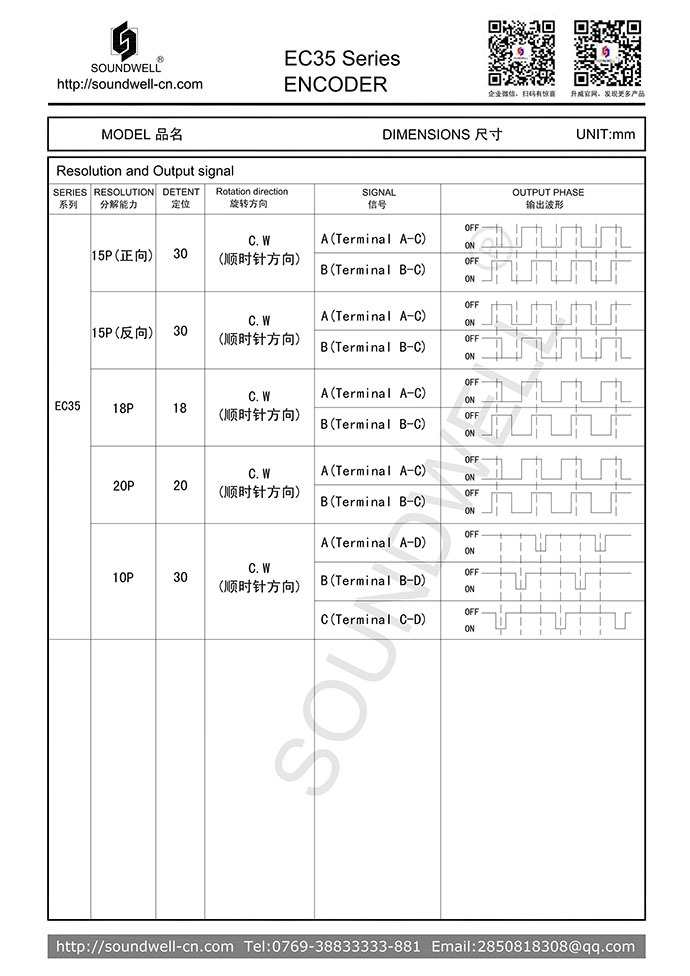

1、Resolution 分解能力 ：10&15&18&20个脉冲/360°
2、Phase difference 相位差：≥4ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻：10MΩ 1 Minute at DC 110V
5、Dielectric Voltage 耐电压：1 Minute at AC 110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：50,000 cycles Min
Note:In
this catalog,if some parame ters lr drawings are different from the
"Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
