广东升威EC60中空轴编码器
中空轴编码器型号： EC60 名称： 中空轴增量型编码器
中空轴编码器主要规格: 外形尺寸：∮60mm
额定电压: DC 10V；
定位数:30个；
脉冲数：15；
工作温度：-40°C to 85°C；
旋转寿命：30000次以上；中空轴编码器产品特点： 有良好的操作手感，本体可锁附自攻螺丝、大中空空间可应对多功能化
的需求。中空轴编码器应用领域： 该产品适用汽车音响、汽车空调及其它家用电器、相关电子设备上，主要

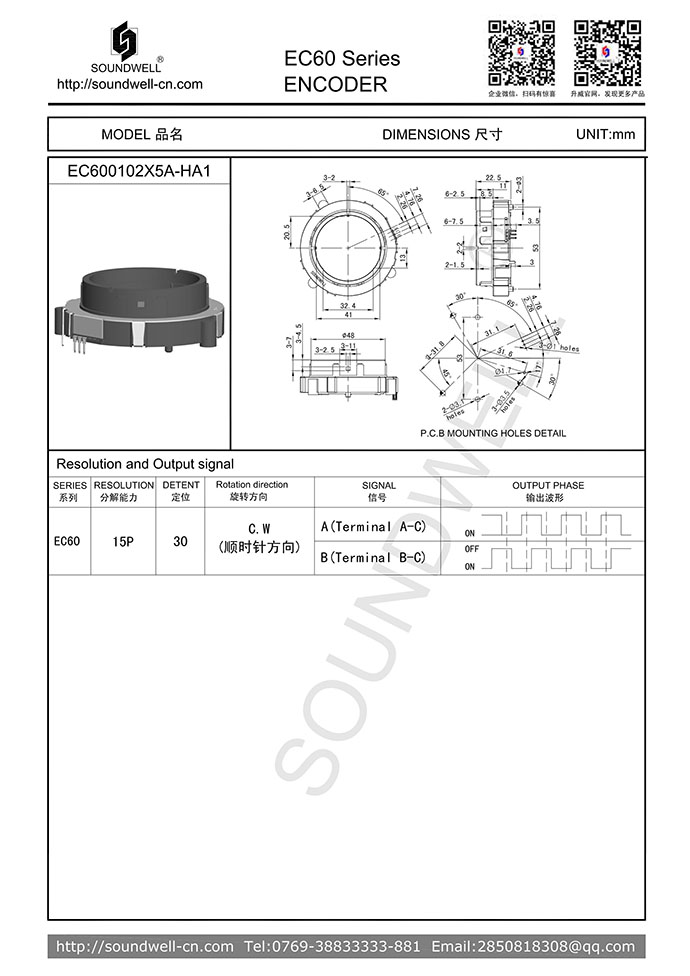

起到调节音量、调节温度、调频、功能切换等作用。EC60 中空轴编码器产品规格一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 ：400 ±150gf.cm
2、Number and position of detent定位点数及位置: 30点定位（间隔角度 12°±3°）
3、Shaft wobble 轴摆动：0.2mm MAX
4、Shaft play in rotational wobble 轴的回转方向摆动：2° MAX二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：15个脉冲/360°
2、Phase difference 相位差：≥6ms
3、Rated voltage 额定电压: DC 10V
4、Insulation Resistance 绝缘电阻：10MΩ 1 Minute at DC 500V
5、Dielectric Voltage 耐电压：1 Minute at AC 500V三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：30,000 cycles MinNote:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
