广东升威旋转开关编码器EC09
发货
规格
-
| 旋转开关编码器型号： | EC09 |
| 名称： | 金属轴增量型编码器 |
| 旋转开关编码器主要规格: | 外形尺寸：9.5mm； 工作温度：-20℃～80℃； 额定功率：DC 5V 1mA； 定位数：20个； 脉冲数：10 ； 旋转寿命：30000次以上； 开关按压寿命：20000次以上 |
| 旋转开关编码器产品特点： | 体积小、密封性好，可以带按压开关，有立式及卧式两种安装方式，轴心形状及长度可调整。 |
| 旋转开关编码器应用领域： | 主要应用于对讲机、收音机、小型音响及其它相关电子设备，主要起到调频、调节音量、功能切换等。 |

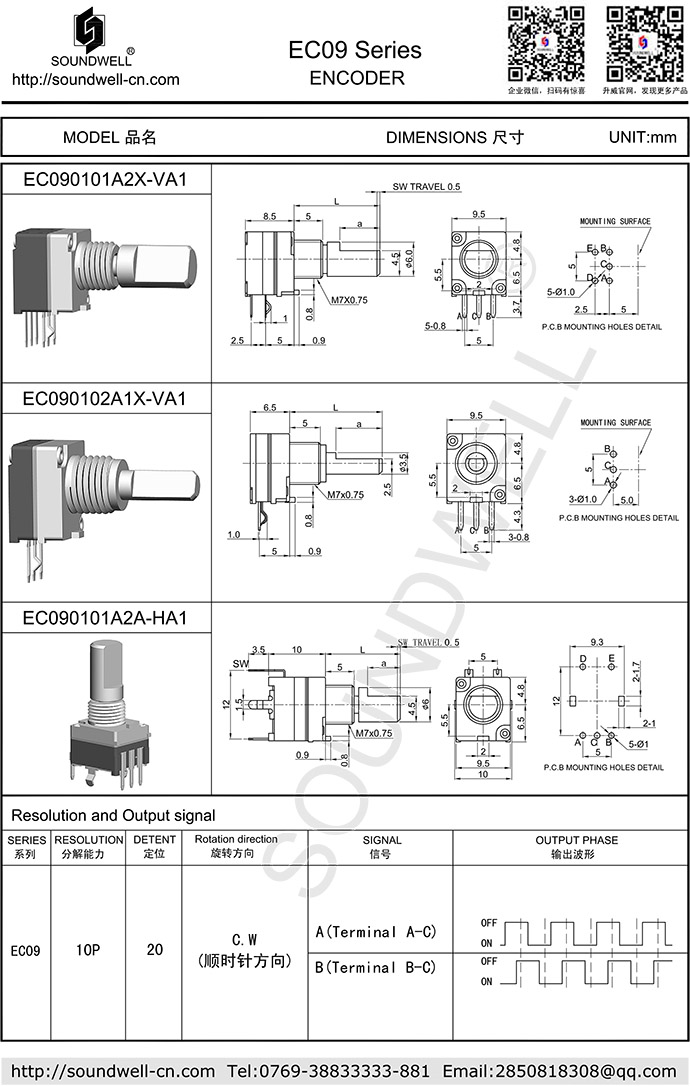

EC09旋转开关编码器产品规格，了解更多 旋转编码器http://www.soundwell-cn.com
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational Torque 旋转力矩 ：50~200gf.cm
2、Total ratational angle 旋转角度：360°
3、Number and position of detent 定位点数：20 Detents
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力：10 Pulses
2、Phase difference 相位差：△T=0.25T±0.17T
3、Rating Power 额定功率：DC 5V 0.5mA
4、Insulation Resistance 绝缘阻抗：10MΩ 1 Minute at DC 50V
5、Dielectric Voltage 耐电压：1 Minute at AC 50V
6、Switch Rating Power 开关额定功率：DC 5V 10mA
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命：30,000 cycles Min
2、Switch Life 开关按压寿命：20,000 cycles Min
Note:In
this catalog,if some parame ters lr drawings are different from the
"Approval sheet",it's subject to the "Approval sheet".
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
下载EC09.pdf
