QG型桥式刮渣（刮泥）机
◎ 用 途
QG型桥式刮渣（刮泥）机主要用于城镇污水处理厂及自来水厂的平流式沉淀池的排泥，该机为单向刮泥，根据用户要求，可增设撇渣、撇渣装置。
◎ 结构及工作原理
该设备采用移动桥式，当刮泥机不工作时，即停在进水端；当刮泥机工作时，顺水流行驶时，先放下撇渣板，将池面浮渣撇向池端钢制撇渣槽内，而刮泥板被提离池底；反向行驶时，放下刮泥板，将池底污泥刮向池端集泥槽内，而撇渣板被提起，离开液面以防浮渣逆行；依此作往返工作运动，从而达到刮泥、撇渣的目的。
◎ 主要特点
1、双边驱动，两侧滚轮传动同步，运行平稳；
2、水上行车采用钢轮行走，水下刮板采用橡胶滚轮行走；
3、撇渣与刮泥为反向工作；
4、操作简便，可直接就地/远程控制设备的运行。
◎ 主要技术参数及安装尺寸表
| 参数型号 |
QG-5 |
QG-6 |
QG-8 |
QG-10 |
QG12 |
QG-15 |
QG-20 |
| 池宽B(m) |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
| 轨距LK(m) |
B+0.4 |
| 池深H (m) |
3.0~5.0 |
| 池长L(m) |
根据用户自定 |
| 行驶速度V (m/min) |
1.5~2.0 |
| 行走电机功率N1 (KW) |
0.25X2 |
0.37X2 |
0.55X2 |
| 提耙电机功率N2 (KW) |
0.37~0.75 |
| 钢轮直径d(mm) |
250 |
| 钢轨规格（kg/m) |
15（GB/T11246-1989) |
| 安装尺寸mm |
Ｂ1 |
1500 |
2200 |
2900 |
| L1 |
根据用户自定 |
| 轮压P1 (KN) |
15 |
22 |
30 |
| 钢轮水平载荷P2(KN) |
6 |
8 |
10 |

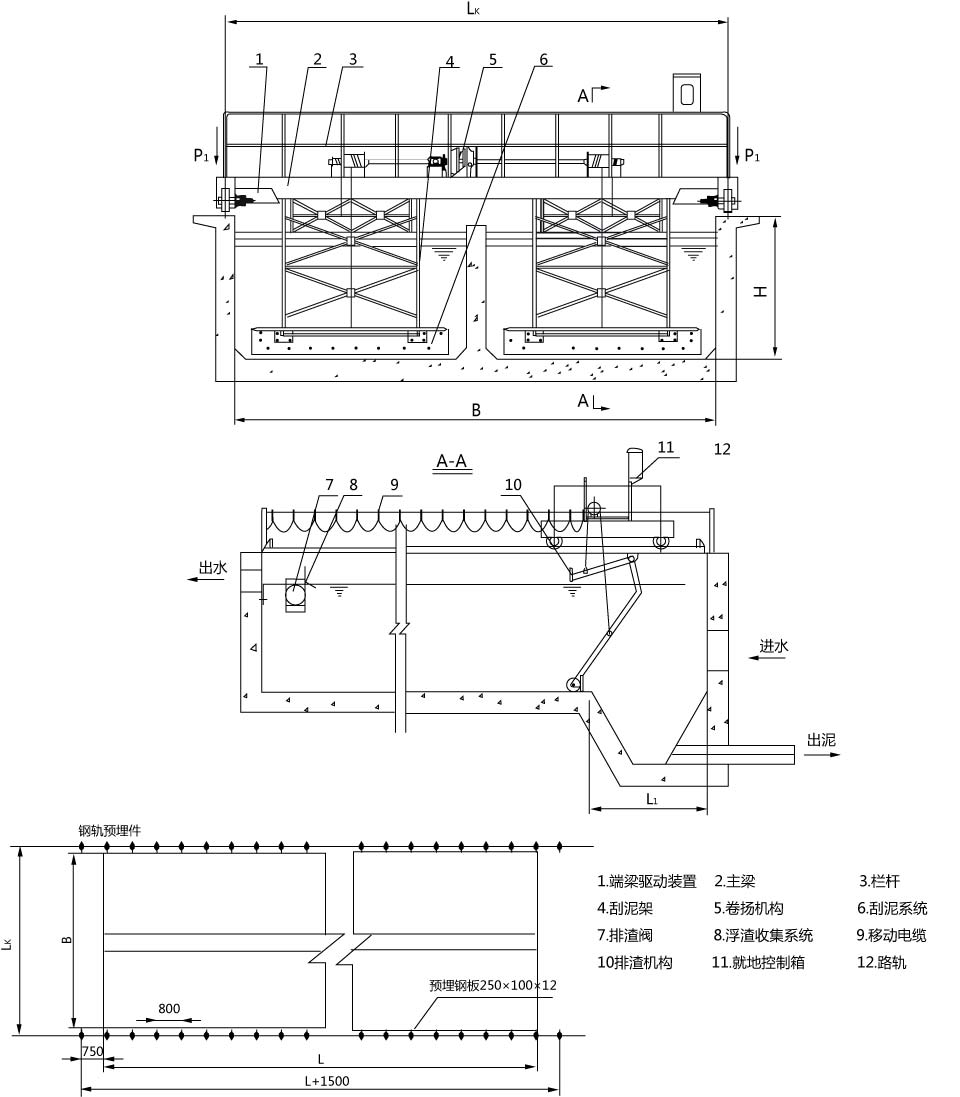

◎ 外形及安装基础图
|
