韦根转USB转换器

【品牌】智道

      韦根转USB转换器、把WG数据（WG26/32/34/37/42）转成USB接口，即插即用，不用安装驱动， 韦根转USB转换器 是我公司独自研发，为了满足特殊场合的特殊要求。长远海度科技在新产品的策略上，采用低价位、性价比高满足市场的需求！

【产品功能】
       韦根格式转电脑USB口转换器，把WG读卡器输出的卡信息,转换成字符串输出。在电脑上打开文本就可以显示卡信息。

【性能参数】
工作电压：DC 9V-12V；
一路WG输入，对应一路USB输出；
带外部看门狗，防止死机。

 跳线说明

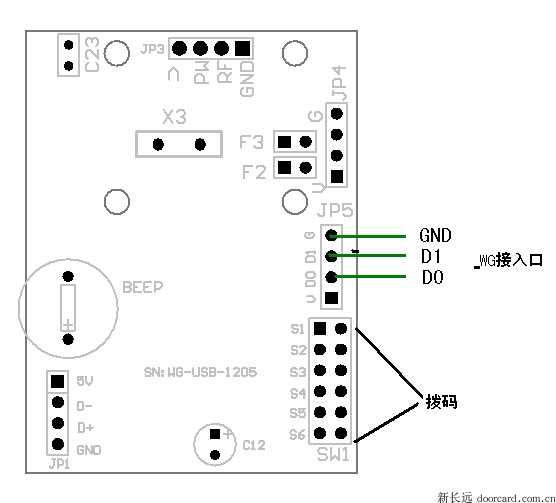

板子跳线位置如图所示：

1、S1: 设置时，输出后3字节，换成10位10进制卡号（是卡片上前一组卡号）

2、S2: 设置时，输出后3字节，换成8位10进制卡号（是卡片上后一组卡号）

     注：高字节换成3位10进制，低两字节换成5位10进制。加起来是：8  位10进制卡号。

3、S3: 设置时，输出5字节，10位16进制卡号

4、S4: 设置时，输出后4字节，8位16进制卡号

5、S5: 设置时，输出后4字节， 10位10进制卡号

6、S6: 设置时，输出卡号结束后，输出回车键。

接线：

绿色：D0

白色：D1

黑色或蓝色：GND

备注：

1.、如果S1—S6 都没有设置，侧默认为：输出后3字节，换成10位10进制卡号（是卡片上前一组卡号），而且输出回车键。

 2、 S1—S5 只能设置一个， 如果都设置了，侧默认是SW1，S2—S5无效。

3、  发卡器要在与电脑连接正常后才能放卡，如果先放卡，再插USB线，侧USB不能正常连接，把卡拿开，USB会重新初始化。蜂鸣器响1声以后，就能正常读卡。

4、在输出16进制时，如果要显示大写字母，用键盘上的“caps lock”键来切换。
