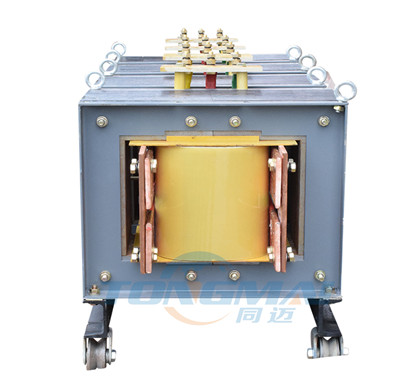

TDDGW-300KVA 多磁路变压器报价
1、概述
多磁路变压器是把一种由某几个分离磁路组合的变压器与容量为输出容量的1/N的无级调压器配套使用，即能扩大容量几倍，实现大容量连续有载调压，这种特殊变压器称为多磁路调压变压器。 采用一套多磁路调压变压器组可进行单相试验，采用三套同样的设备，则可进行三相试验。试验系统需要大容量的无级别调压装置，以适应大中小型低压电器的发热试验，动作特性校正和动热稳定等试验，多磁路调压变压器即可满足试验的需要，是一种新型的低电压、大电流发生装置。
2、多磁路变压器特点
1）采用容量较小的调压器即可实现大容量范围内的全部调节，其调压容量与范围均可获得几倍的扩大。
2）由于多磁路变压器的绝大部分输出能量来自电网、输入电流波形中的5/6（即N-1/N）具有很好的正统性、能满足《低电压基本试验方法》的要求。
3）因为是1：N的调压方案，故设备投入电网后效率高，损耗小。
4）配套设备简单，调节与控制方便。
3、技术参数
|
型号 |
TDDGW-300KVA（可按需定制） |
|
输入电压 |
415V |
|
输出电压 |
24V |
|
输入电流 |
短时1秒以内25KA |
|
磁路编号组成 |
B1+B2+B3+B4 |
|
磁路电压组成 |
8+4+4+8V（电压根据被实验产品需要任意增减） |
|
磁路容量组成 |
100KVA+50KVA+50KVA+100KVA=300KVA |
|
绝缘等级 |
F级 |
|
冷却方式 |
空气自冷 |
|
耐压水平 |
5KV |
|
外形尺寸 |
3700*500*900mm |
|
重量 |
1.8吨 |
4、多磁路变压器工作原理
每个磁路独立控制，根据所测产品需要电流，依次投切磁路开路负载需要；当磁B1投入开路时，变压器输出为8V，如电压电流不够、继续投入磁路B2，输出电压为12V——以此类推就可以。
具体要根据整套配置控制柜（台）来组成控制。
如需要进一步了解本产品使用方法、性能以及技术问题请来电，我们工程师会详细解说使用方法及操作方式。
电压、容量组合可按要求任意组合，有EI、UI双柱式结构。
因为此款为特种类变压器，欢迎致电同迈公司，本公司技术会为你需要的产品做详细设计和指导使用。
