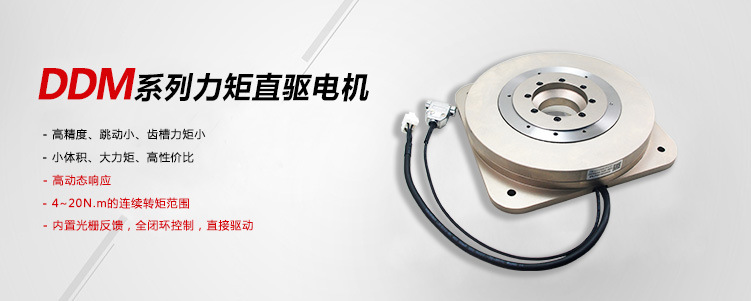

DDM系列力矩直驱电机由深圳市泰科智能伺服技术有限公司自主研发设计，主要满足半导体、激光等自动化设备行业对低速、大扭矩、高响应、高精度旋转平台的强烈需求。可为客户提供OEM设计及整体运动控制平台的解决方案服务。
- 4~20N.m的连续转矩范围，可满足众多应用要求
- 100~700RPM大转速范围，高动态响应
- 内置光栅反馈，全闭环控制，直接驱动
- 精度高可达5 Arc Sec
- 齿槽力矩小、 跳动小、高精度
- 小体积、大力矩、高性价比
机械传动与电机参数规格：
| 规格名称 | DDM224-N20-48H | ||
| 瞬时大输出扭矩 | N.m | 30 | |
| 连续大扭矩 | N.m | 20 | |
| 大转速 | rps | 4 | |
| 额定转速 | rps | 2 | |
| 精度 | 分辨率sincos | 线数/转 | 12000 |
| 精度 | arc-sec | ±26 | |
| 重复定位精度 | arc-sec | ±1 | |
| 原点脉冲数 | pulse/rev | 1 | |
| 大功率 | KVA | 1 | |
| 额定功率 | KVA | 0.6 | |
| 线电阻 | Ohm | 0.9 | |
| 线电感 | mH | 1.8 | |
| 转矩常数 | Nm/A | 1.4 | |
| 连续电流 | Arms | 14 | |
| 峰值电流 | Arms | 22 | |
| 极对数 | - | 15 | |
| 允许负载 | 转子惯量 | kgcm2 | 230 |
| 轴向负荷 | N | 2000 | |
| 径向负荷 | Nm | 120 | |
| 负载安装面机械精度 | μm | 15,5 o r less | |
| 重量 | kg | 10.8 | |
| 环境要求 | 温度 | ℃ | 40 |
| 湿度 | % | 85 | |
| 大气环境 | - | 无腐蚀性气体、尘埃。海拔1000m以下 | |

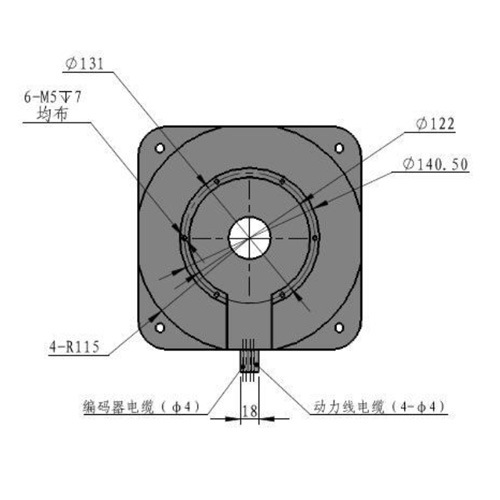

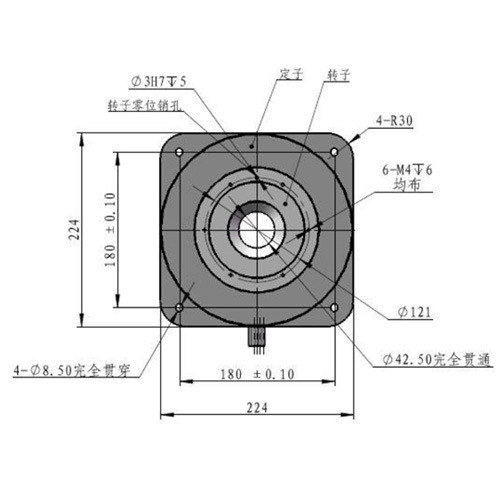

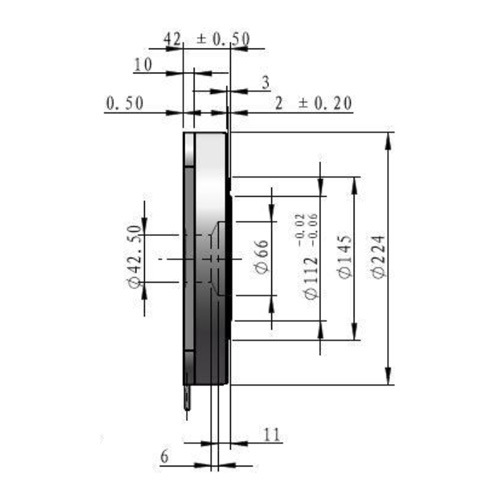

机械尺寸外形图：
获取技术详细信息，请咨询在线旺旺人员或致电0755-26712201，我们将会为您提供更加精准的技术咨询。
